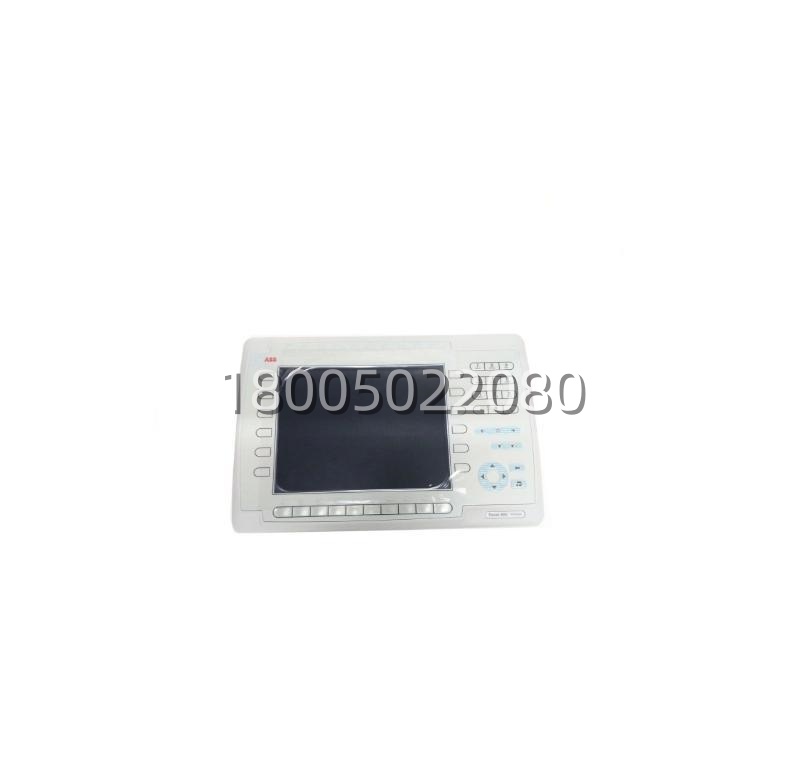

ABB PP846A 3BSE042238R1 操作面板 | AC800M系统 HMI 全新原装

Description

产品深度介绍
ABB PP846A（型号 3BSE042238R1）是 AC800M 系列 PLC 的标准配置操作面板，常用于本地监控与参数设置。它直接安装在控制柜门上，通过背板总线与主控制器通信，在电力、水处理和小型制造产线中承担“现场操作窗口”的角色。说实话，这块面板在 2010 年前后大量出现在国内项目中，LED 背光灯是蓝绿色而非纯绿——这个细节老工程师一眼就能认出。相比通用 HMI，PP846A 的优势在于与 ABB 控制系统的深度集成。使用 Panel Builder 600 软件可快速部署画面，无需额外驱动。现场实测发现，其响应速度足以满足常规启停和报警确认操作。坦白讲，虽然屏幕只有 5.7 英寸，但在空间受限的 MCC 柜里反而更实用。别小看这个模块——它的设计寿命超过 50,000 小时，但因 ABB 已将其归为 EOL（生命周期结束）产品，目前市场上流通的多为库存全新件，建议采购时确认固件版本是否匹配现有系统。

关键技术规格

• 完整型号：PP846A / 3BSE042238R1
• 所属系统：ABB AC800M 系列
• 显示类型：TFT 彩色 LCD，带 LED 背光
• 屏幕尺寸：5.7 英寸（对角线）
• 分辨率：320 × 240 像素（QVGA）
• 触控方式：电阻式触摸屏（4 线）
• 通信接口：
  • 背板总线：连接至 AC800M 主机架
  • 串行端口：RS-232（RJ45）用于编程下载
  • 可选：部分固件版本支持以太网（需确认）
• 供电方式：由 AC800M 系统背板提供 DC 24 V
• 工作温度：0°C 至 +55°C
• 防护等级：IP65（前面板），IP20（后部）
• 安装方式：面板开孔安装（标准尺寸）
• 开孔尺寸：约 159 mm × 113 mm
• 兼容软件：Panel Builder 600（PB610 系列）
• 原产国：瑞典或匈牙利（视生产批次而定）
• 认证：CE、UL、IEC 61010-1
• 注意：具体功能受固件版本限制，请以原厂手册为准
